Приставка для проверки изоляции М261 использует преобразователь пост. напряжения на 500В. Позво-ляет проверять сопротивление изоляции на двух пределах в диапазоне от 100 кОм до 2000 МОм. Для питания приставки используются четыре батареи типа 316 (АА), обеспечивающие до 30 часов непрерывной работы, в зависимости от типа батареи и режима работы. Приставка выполнена в прочном корпусе и удобна в использовании.

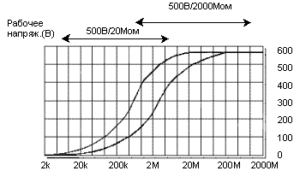

На графике представлены кривые зависимости рабочего напряжения при проверке сопротивления изоляции от величины проверяемого сопротивления.
Приведенные ниже характеристики даны в предположении годичного интервала поверки, диапазона рабочих температур 23°С ± 5°С и относительной влажности до 80%, если нет специальной оговорки.
| ПРЕДЕЛ | ЭФФЕКТИВНЫЙ ДИАПАЗОН ЗНАЧЕНИЙ |
ТОЧНОСТЬ | ПРИМЕЧАНИЕ |
| 20 МОм | 100КОм…19,99МОм | ±(2%+2 ед. сч.) | |
| 2000МОм | 10 МОм…1999 МОм | ±(4%+2 ед. сч.) | <500 МОм |
| ±(5%+2 ед. сч.) | >500 МОм |
Рабочее напряжение 500В
Напряжение на гнезде V/W <ЗВ
Напряжение на гнезде Ext <ЗВ
Источник питания 4 батареи типа 316 (АА)
Время непрерывной работы 30 часов
Индикатор разряда Желтый светодиод
